Gr.5 titaanisulamist õhukese{1}}seinaga silinder

Kodumaisele klassile TC4 vastava Gr.5 titaanisulami nimikoostis on Ti-6Al-4V. See on kahefaasiline titaanisulam, mille molübdeeniekvivalente on 2,9 ja alumiiniumi ekvivalenti 7,0. Sellel on mitmeid eeliseid, sealhulgas kõrge tugevus, kõrge sitkus, hea plastilisus, samuti kõrge temperatuuri- ja korrosioonikindlus. Gr.5 on praegu kõige laialdasemalt kasutatav ja kõrgeima toodanguga titaanisulam, mis moodustab rohkem kui 50% kasutusest. Seda sulamit kasutatakse peamiselt lõõmutatud olekus, kuid seda saab tugevdada ka lahusega töötlemise ja vananemisega. Valmis- ja pooltooted on peamiselt vardad, õhukesed plaadid, paksud plaadid, profiilid, samuti sepised ja valandid. Titaanil ja titaanisulamitel on aga madal soojusjuhtivus, mis muudab kuumuse hajumise töötlemisel keeruliseks, mis mitte ainult ei kiirenda tööriista kulumist, vaid põhjustab kergesti ka tooriku põlemist. See on eriti keeruline keerukate õhukese{18}seinaga kosmoseosade ja laevaseadmetes kasutatavate õhukeseseinaliste silindrite puhul, mis muudab töötlemise keeruliseks ja aeganõudvaks.

1. Mõõtmete tolerants

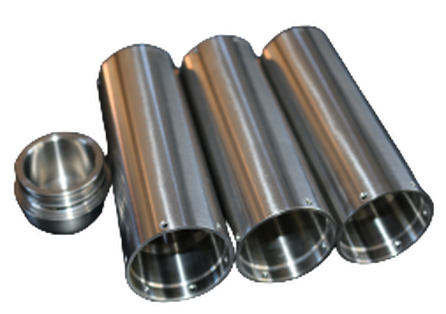

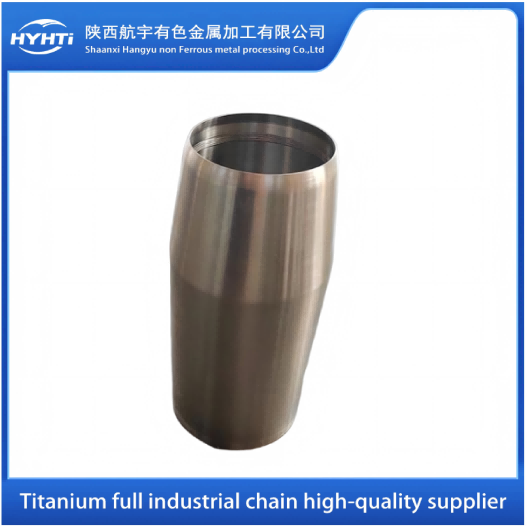

Joonisel 1 on kujutatud Gr.5 titaanisulamist õhukeseseinaliste silindrite töötlemiseks mõeldud vardatoorikud. Ruumitemperatuuri tõmbe- ja mikrostruktuuri indikaatorid vastavad AMS4928 standardi nõuetele. Joonisel 2 on kujutatud Gr.5 titaanisulamist õhukese seinaga silindrit, mille välisläbimõõt on 150 mm, siseläbimõõt 146 mm ja pikkus 600 mm. Silindri siseseina kõige õhem osa on vaid 1,5 mm. Lõpppordi vertikaalsuse tolerants peab olema 0,05 mm piires, ümarus 0,1 mm, sirgus 0,5 mm ja muud tolerantsid vastavad ISO2768 standardi nõuetele.

2. Karedus
Pärast Gr.5 titaanisulamist õhukeseseinalise-silindri töötlemist tuleks kontrollimiseks kasutada kareduse testijat. Välispinna karedus peab olema väiksem kui Ra 1,6 μm ja pordi tihenduspinna karedus peab olema väiksem kui Ra 0,8 μm.


Lennundusvaldkond on Gr.5 titaanisulami peamine tarbija, mida kasutatakse peamiselt erinevate talade, libisevate rööbaste ja lennukikonstruktsioonide telikute, samuti lennukimootorite ventilaatorite, labade ja kompressorketaste ning kosmoserakettide kestade ja surveanumate ning erinevat tüüpi kinnitusdetailide tootmiseks. Samal ajal kasutatakse Gr.5 titaanisulamit laialdaselt merevee magestamisseadmete komponentides, nagu kondensaatorid, destilleerijad, soojusvahetid, pumbad, ventiilid ja torud. Süvamereväljal kasutatakse seda sellistes seadmetes nagu UUV-id, AUV-id, ROV-id, poid ja sonar, mis on võimelised töötama kuni 6000 meetri sügavusel, muutes selle üheks enim kasutatavaks titaanisulamiks laevavarustuses.

Titaanisulamist Gr.5 õhukeseseinalised silindrid tuleb põhjalikult puhastada, mõõta mõõtmete tolerantsid, kasutades koordinaatmõõteseadet, ja esitada kontrolliandmed. Välimus peaks olema ühtlast värvi, ilma rästide, tööriistajälgede ja liigse materjalita ning see tuleb pakendada ja transportida spetsiaalsesse puitkasti.


Ettevõte on 20 aastat spetsialiseerunud värviliste metallide, nagu titaan, titaanisulamid ja alumiiniumsulamid, sepistamisele ja täppistöötlemisele-. See on kõrgtehnoloogiline-ettevõte ning spetsialiseerunud ja uuenduslik väikese ja keskmise suurusega-ettevõte, mis on varustatud 260 tootmisseadmete komplektiga, sealhulgas HELLERi viie-teljega freesimis-treimise komposiittöötlemiskeskused, CNC-pukk-freeskeskused ja koordinaatmõõtemasinad. Ettevõttel on täielikud tööstusliku ahela süvatöötluse võimalused, alates titaanist ja titaanisulamitest toorainetest kuni täppiskomponentideni.
